КВК-НС с подогревом для круглых воздуховодов
Воздушные клапаны круглого сечения с подогревом КВК-НС предназначены для перекрывания воздушного потока и/или регулирования расхода воздуха.
Корпус и заслонка клапанов изготавливаются из стального оцинкованного листа. Заслонка клапана КВК-НС снабжена резиновым уплотнением, обеспечивающим плотное перекрывание канала. Корпус клапана снабжен резиновыми уплотнениями для подсоединения воздуховодов или других элементов вентиляционной системы.
Клапан КВК-НС имеет подогрев корпуса и предназначен для эксплуатации в системах вентиляции в местах, где возможно обледенение клапана и смерзание резинового уплотнения заслонки и корпуса клапана. Подогрев корпуса осуществляется при помощи греющего саморегулирующегося кабеля, проложенного в кожухе с теплоизоляцией с наружной стороны клапана.
Управление воздушным клапаном осуществляется вручную с помощью рукоятки, позволяющей фиксировать заслонку в нужном положении, или с помощью электрического привода.
Детали клапана изготовлены из материалов, обеспечивающих работу изделия при температурах окружающей среды от -60ºС до + 40ºС.
Напряжение питания греющего кабеля 230В.
Клапан сохраняет работоспособность и может эксплуатироваться вне зависимости от пространственной ориентации.
При эксплуатации воздушных клапанов не допускается присутствие в воздухе веществ, агрессивных по отношению к углеродистым сталям (кислоты, щелочи), горючих веществ, пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов (смолы, технические волокна).
Открытие клапана осуществляется вручную или дистанционно с помощью электропривода. Степень защиты изделия – IP44 по ГОСТ 14254-96.

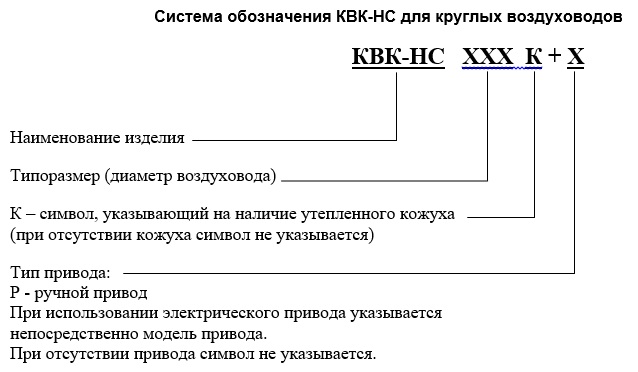

Воздушные клапаны возможно изготовить в следующих вариантах исполнениях:

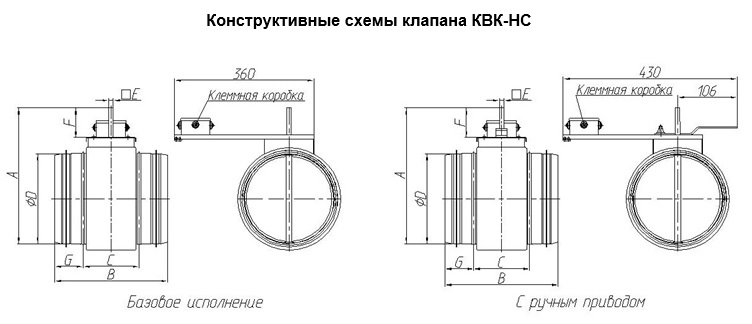

- КВК-НС в базовом исполнении поставляется без привода (ручного или электрического), с универсальной площадкой под привод (ручной или электрический). При этом на клапане устанавливается клеммная коробка с подключенным нагревательным элементом клапана и для возможности подключения электропривода.
- КВК-НС + Р (с ручным приводом) поставляется с универсальной площадкой под привод и рукояткой привода. Также устанавливается клеммная коробка с подключенным нагревательным элементом клапана и возможности подключения электропривода (при необходимости).
- КВК-НС + МОДЕЛЬ ПРИВОДА (с электроприводом) поставляется в комплекте суниверсальной площадкой под привод и электрическим приводом. При этом на клапане устанавливается клеммная коробка с подключенным нагревательным элементом клапана и электроприводом.
- КВК-НС К (с утепленным кожухом) поставляется в комплекте с элементами утепления электропривода, сам привод не устанавливается. Кожух представляет собой коробчатую конструкцию из стального оцинкованного листа с покрытием внутренних стенок термоизолирующим материалом и размещенным внутри саморегулирующимся нагревательным кабелем. Напряжение питания кабеля 230 В. При этом на клапане устанавливается клеммная коробка с подключенным нагревательным элементом клапана и утепленного кожуха, и, так же, для возможности подключения электропривода.
- КВК-НС К + МОДЕЛЬ ПРИВОДА поставляется в комплекте с электрическим приводом, установленным в утепленном кожухе. При этом обеспечивается работа электропривода при минимальной температуре эксплуатации клапана до -60ºС. На клапане установлена клеммная коробка в которой осуществлена коммутация нагревательного элемента клапана и утепленного кожуха, и непосредственно самого электропривода.
Следует учитывать, что установка на клапан электрического привода (без дополнительных элементов утепления привода) уменьшает нижнюю границу эксплуатации клапана, которая в этом случае определяется нижней допустимой температурой эксплуатации привода. При установке на клапан ручного привода диапазон эксплуатации остается прежний -60ºС до +40ºС;
Для правильной эксплуатации воздушного клапана КВК-НС, оборудованного электрическим приводом, управляющая автоматика должна обеспечивать следующий алгоритм работы:
- перед открытием клапана производится включение греющего кабеля на 20 минут (временной интервал реализуется автоматикой);
- для клапана КВК-НС с утепленным кожухом электропривода должно быть предусмотрено постоянное подключение обогрева привода при температуре окружающего воздуха ниже -25°С;
В теплый период года, когда нет необходимости подогрева корпуса клапана, рекомендуется отключать греющий кабель от сети питания.

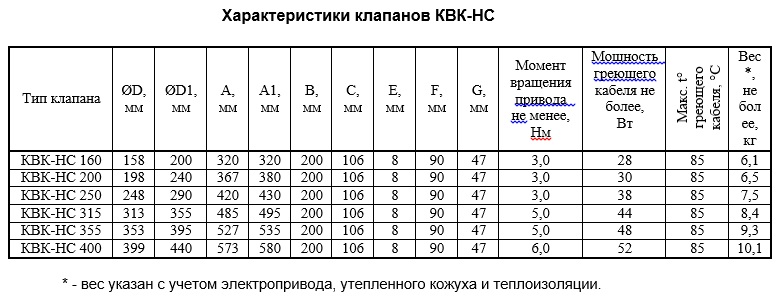

Типоразмерный ряд
|
Цена:
11330 руб.
|
||
|
Цена:
16692 руб.
|
||
|
Цена:
по запросу
|
||
|
Цена:
12050 руб.
|
||
|
Цена:
14293 руб.
|
||
|
Цена:
19656 руб.
|
||
|
Цена:
16227 руб.
|
||
|
Цена:
17370 руб.
|
||
|
Цена:
по запросу
|
||
|
Цена:
18872 руб.
|
||
|
Цена:
24234 руб.
|
