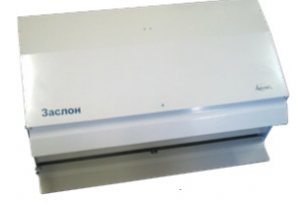

“Заслон” – завеса, предназначенная для защиты проёмов высотой до 6 метров в промышленных зданиях, погрузочных терминалах, складских и торговых помещениях.
Конструкция:
Завеса состоит из осевых вентиляторов (2 или 3 в зависимости от длины завесы); оребрённых трубчатых нагревательных элементов (ТЭНов) из нержавеющей стали (для завес с нагревом) и элементов автоматики. Металлический корпус завесы имеет полимерное покрытие.

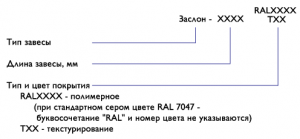

Стандартный цвет светло-серый – RAL 7047.
Завесы оснащаются:

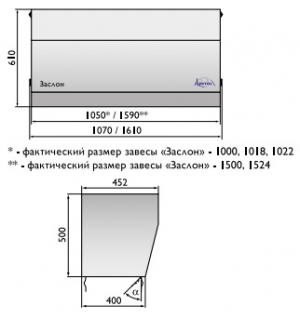

– двумя поворотными жалюзи с углом поворота каждой α = 0÷90º к оси воздуховыпускного канала для возможности изменения аэродинамических характеристик завесы (расхода воздуха и дальнобойности воздушной струи);
– термостатом капиллярным с температурой срабатывания 120ºС для защиты от перегрева и ручным перезапуском.
Управление:
Переключение режимов для завесы «Заслон» осуществляется двумя способами:
– без пульта управления установкой технологической перемычки (ТП), расположенной под крышкой блока электрики завесы;
– выносным пультом управления (RCU – AE).
Внимание! На заводе-изготовителе стандартно устанавливаются ТП, обеспечивающие следующие режимы:
– для завес без нагревателей – режим IV;
– для завес с нагревателями – режим VI.
Перестановка технологической перемычки обеспечивает все возможные режимы завесы.
Выносной пульт управления позволяет реализовать все возможные режимы завесы. Для подключения пульта RCU – AE необходимо снять технологическую перемычку и выполнить коммутацию в соответствии со схемой, приведенной в паспорте на изделие.
