Давление: PN 16
Теплоноситель: горячая вода / холодная вода / раствор гликоля макс.50%
Температура теплоносителя (°С): -10…+150
Kvs : 19
Утечка: 0,03% от Kvs

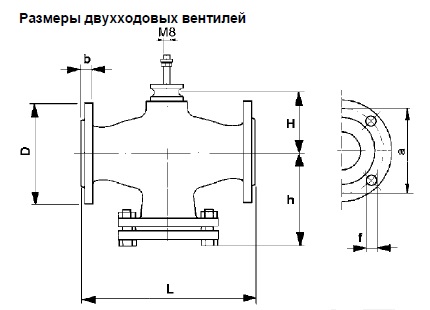

Размер DN (мм): 32
Размер a (мм): 100
Размер b (мм): 18
Размер D (мм): 150
Размер f (мм): 18
Размер H (мм): 64
Размер h (мм): 128
Размер L (мм): 200
Вес (кг): 12
Ход штока (мм): 25
Количество отверстий: 4
Максимальный перепад давления ∆P (кПа) при использовании привода
VMLM/VMSM 600 – 500
VMLM/VMSM 1000 – 860
VMLM/VMSM 1500 – 1300
VMLM/VMSM 2200 – 1600
Примечания:
- При температуре теплоносителя -10°С требуется подогрев штока.
- Перепад давления при регулировании (при открытом вентиле) не должен превышать 200 кПа.
2-х ходовые фланцевые вентили 2VBKF предназначены для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции, кондиционирования и отопления.
Регулирование расхода тепло-/холодоносителя осуществляется с помощью возвратно-поступательного перемещения штока. Вентиль открыт, если шток находится в нижнем положении, и закрыт, если в верхнем. Характеристика регулирования – равнопроцентная.
Вентиль следует устанавливать в соответствии с направлением стрелки на корпусе (направление потока).

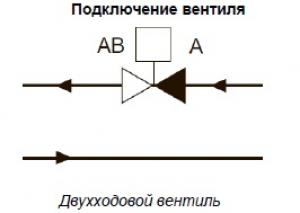

Направление потока А ->АВ, в этом случае гарантируется плотное закрывание вентиля и отсутствие шума во время работы.
Привод выбирается в зависимости от максимального перепада давления.
