Давление: PN 16
Теплоноситель: горячая вода / холодная вода / раствор гликоля макс.50%
Температура теплоносителя (°С): -10…+150
Kvs : 100
Утечка: 0,03% от Kvs А-АВ, 2% от Kvs В-АВ

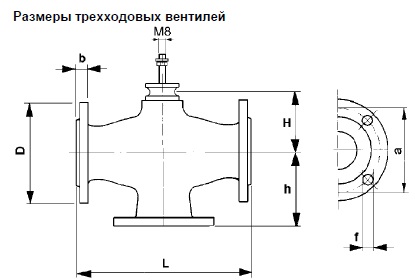

Размер DN (мм): 80
Размер a (мм): 160
Размер b (мм): 22
Размер D (мм): 200
Размер f (мм): 18
Размер H (мм): 94
Размер h (мм): 155
Размер L (мм): 310
Вес (кг): 23,8
Ход штока (мм): 45
Количество отверстий: 8
Максимальный перепад давления ∆P (кПа) при использовании привода
А-АВ В-АВ
VMLM/VMSM 600 110 90
VMLM/VMSM 1000 200 170
VMLM/VMSM 1500 310 270
VMLM/VMSM 2200 462 418
Примечания:
- При температуре теплоносителя -10°С требуется подогрев штока.
- Перепад давления при регулировании (при открытом вентиле) не должен превышать 200 кПа.

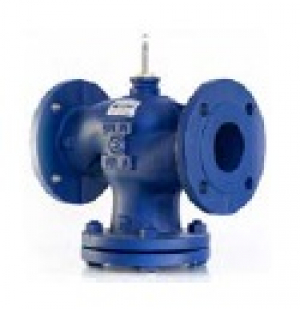

3-х ходовые фланцевые вентили 3VBKF предназначены для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции, кондиционирования и отопления.
Регулирование расхода тепло-/холодоносителя осуществляется с помощью возвратно-поступательного перемещения штока. Вентиль открыт между А и АВ, если шток находится в нижнем положении. Вентиль открыт между В и АВ, если шток находится в верхнем положении.
Характеристика регулирования – равнопроцентная А-АВ, линейная В-АВ.

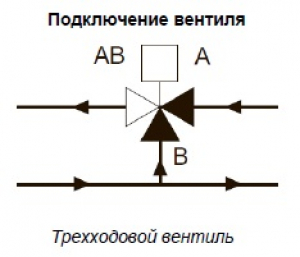

Вентиль следует устанавливать в соответствии с направлением стрелки на корпусе (направление потока). Направление потока А -> АВ и В -> АВ (режим смешения).
Привод выбирается в зависимости от максимального перепада давления.
