ВДЛ-333А (322Т)

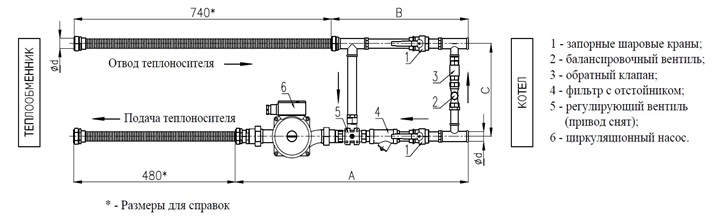

Конструктивная схема узла обвязки
Основные технические характеристики

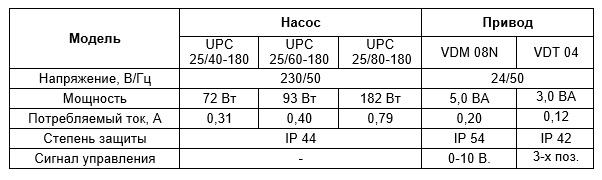

Электрические характеристики
Условная пропускная способность запорно-балансировочного вентиля
(DN15 устанавливается на все модели обвязок данного типа)
в зависимости от настройки
Монтаж, подключение и ввод в эксплуатацию узла обвязки должна выполнять только квалифицированная монтажная организация в соответствии с согласованным проектом.
Перед монтажом необходимо проверить состояние компонентов узла обвязки, изоляцию проводов насоса и привода на предмет механических повреждений.
Узлы обвязки должны крепиться к стене или другой вспомогательной конструкции. Не допускается прикладывать к деталям узла механическую нагрузку от присоединяемых трубопроводов.
К теплообменнику тепловых завес и тепловентиляторов узел подключается с помощью гибкой подводки. Узел поставляется с отсоединенными трубами гибкой подводки.

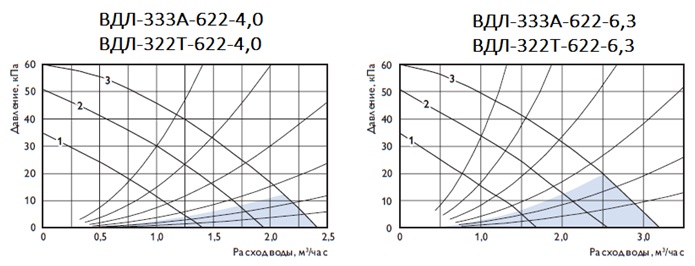

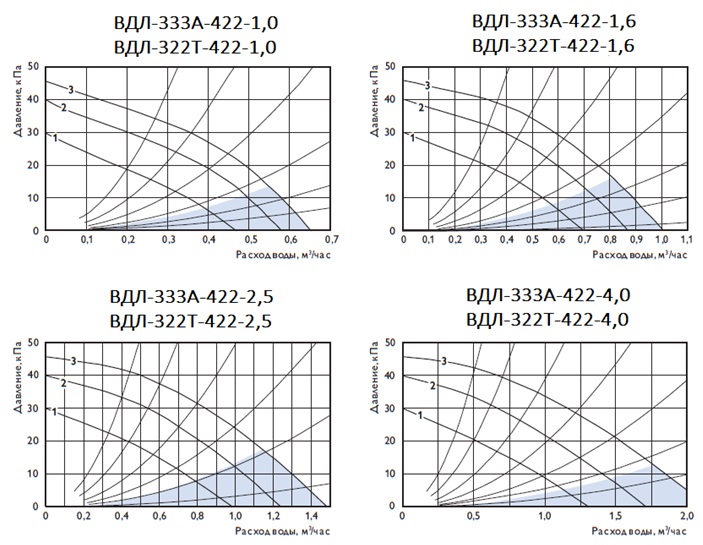

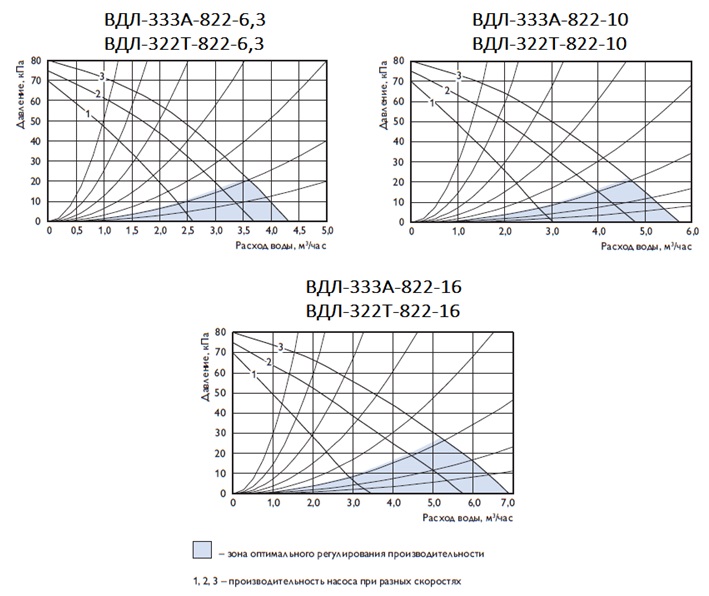

Данные для подбора

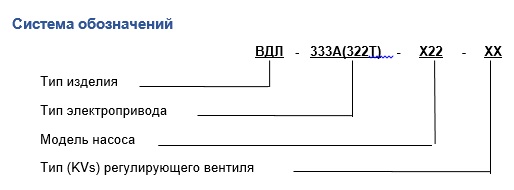

Типоразмерный ряд
|
Цена:
64400 руб.
|
||
|
Цена:
64400 руб.
|
||
|
Цена:
64400 руб.
|
||
|
Цена:
64400 руб.
|
||
|
Цена:
64754 руб.
|
||
|
Цена:
71310 руб.
|
||
|
Цена:
79974 руб.
|
||
|
Цена:
83026 руб.
|
||
|
Цена:
83026 руб.
|
